Structures métalliques
RABE 3D Engineering prend efficacement en charge l'étude de votre structure métallique, dimensionne et élabore les notes de calculs définissant la progression de l'analyse pour mieux comprendre l'état technique de votre structure. RABE 3D Engineering a développé une expertise pour les calculs mécaniques et la justification structurelle des projets de construction métallique fortement sollicités (charpentes, silos, réservoirs, passerelles, les plateformes, garde-corps, escaliers spécifiques...).
À partir de la réception d’un cahier de charge validé par le client et de données préliminaires, nous définissons le modèle de calcul, réalisons les calculs, analysons les résultats et optimisons la géométrie si nécessaire. Enfin, nous rédigeons de la note de calculs.
Notre démarche
Cette approche s’applique pour différents secteurs d’activités. Elle peut être complété par d’autres critères selon la complexité, la nature et notre expérience du projet
> Étude préliminaire
Identification des objectifs visés par le Donneur d’ordre et des contraintes
> Modélisation 2D/3D
Géométrie d’ensemble ou sous-ensemble selon le modèle de calcul
> Choix des matériaux
> Évaluation des actions
Pression, vent, séisme, température, charges ponctuelles et réparties…
> Calcul de la structure
Prise en compte des optimisations, des itérations, des instabilités, des risques et défaillances, de la durée de vie…
> Vérification selon les prescriptions normatives
> Rédaction de la Note de calcul
> Élaboration de la Documentation technique

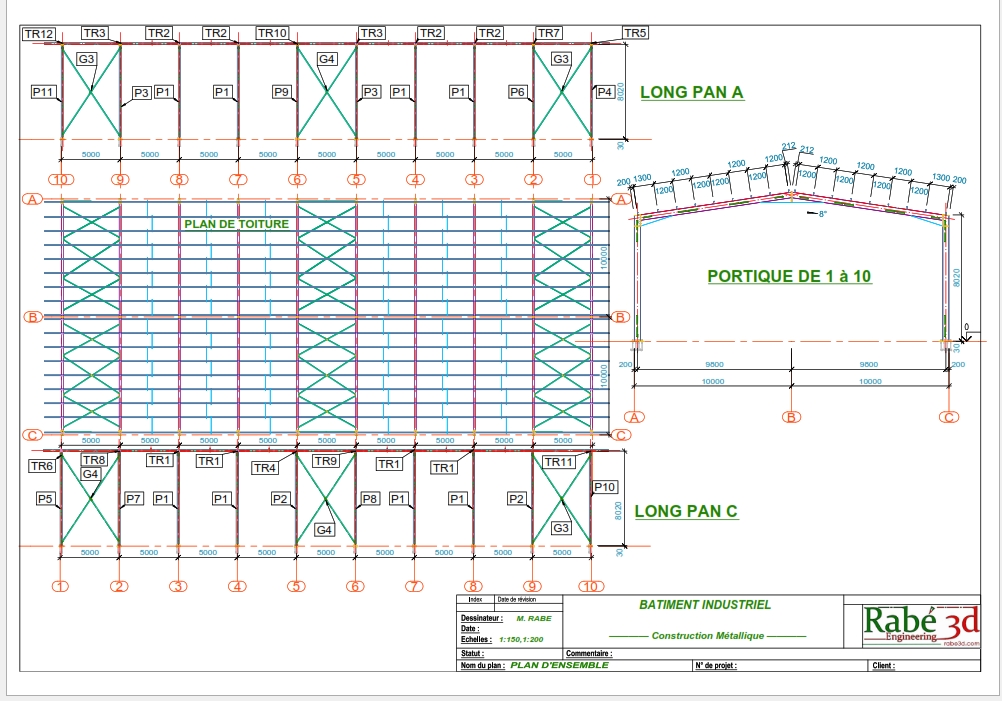

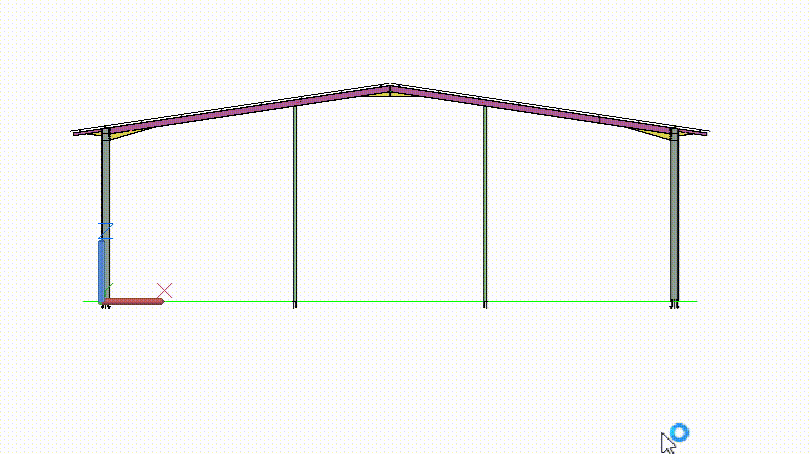

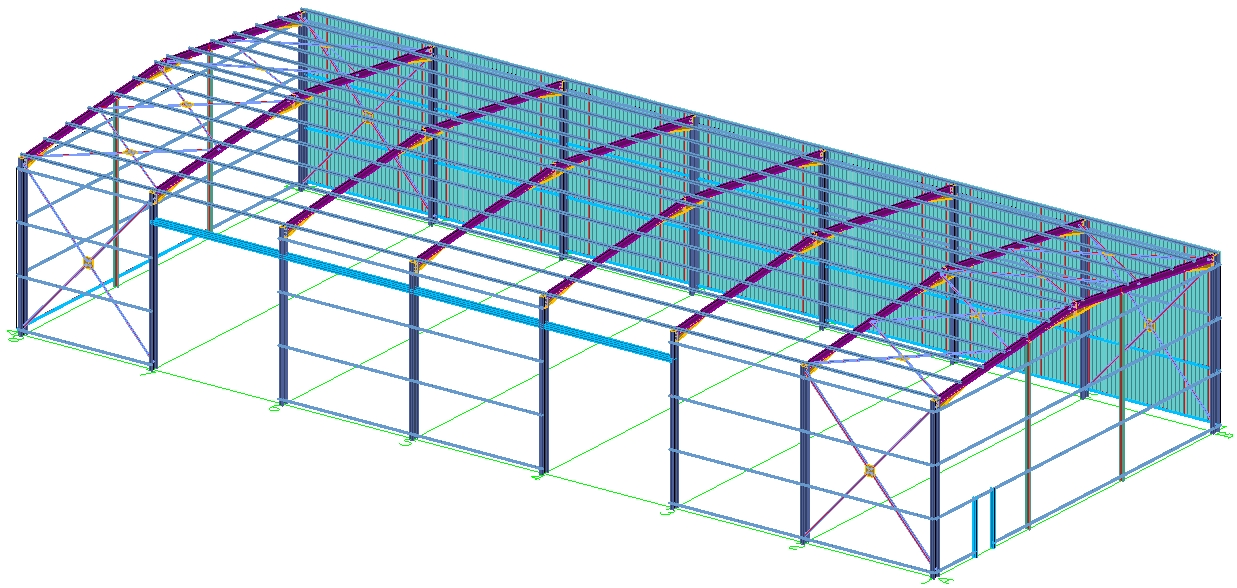

Charpente métallique : PORTIQUE

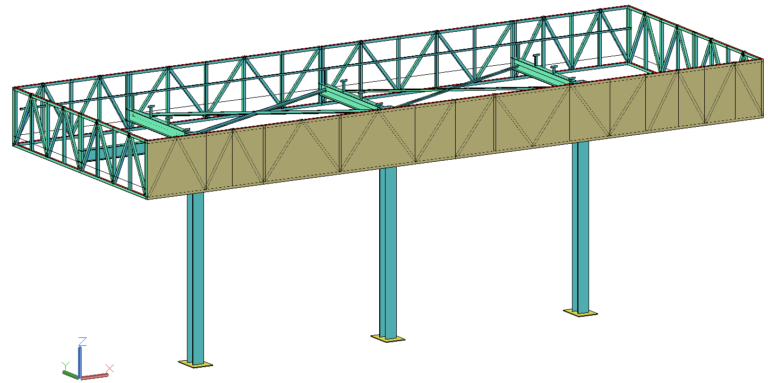

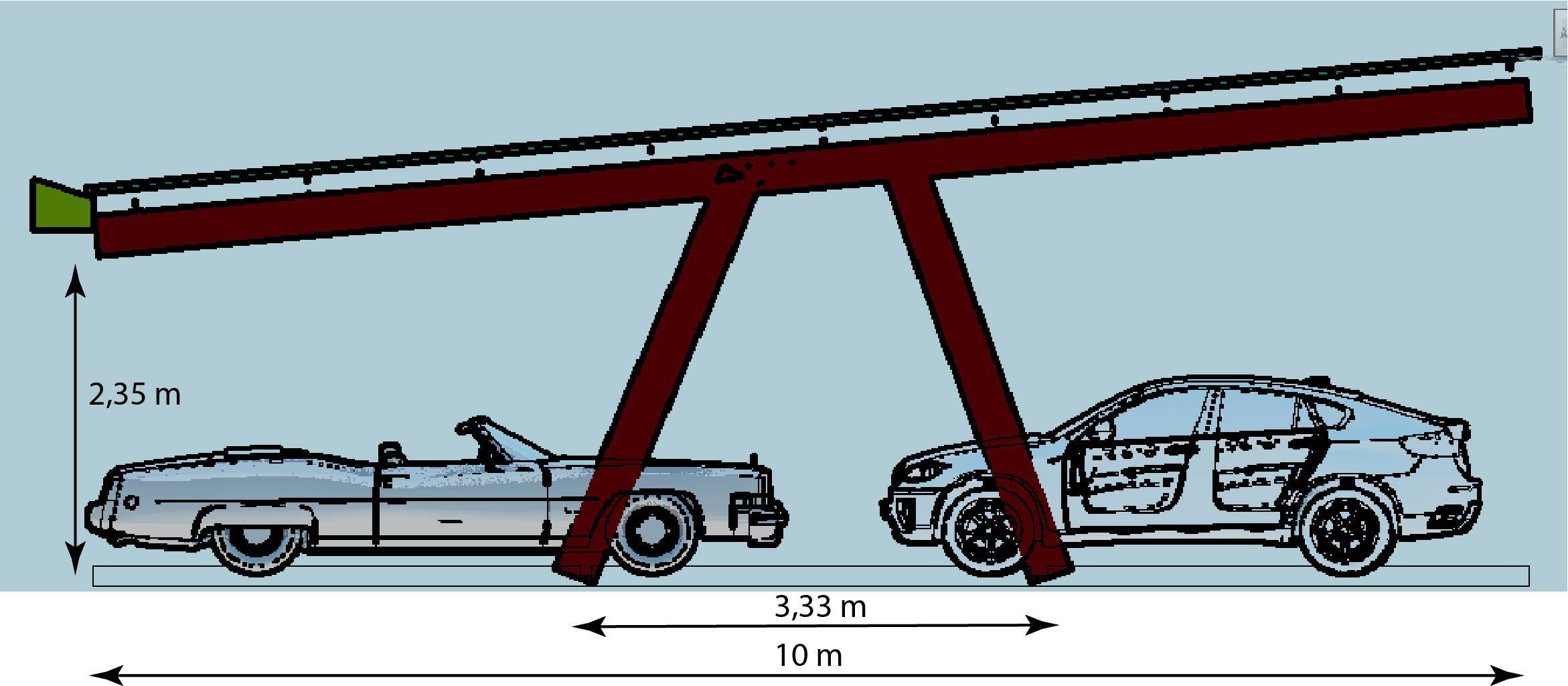

Etude et plans Auvent de station-service
SILO ciment 100 T

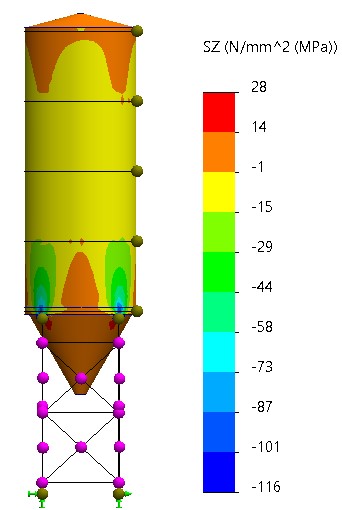

Contraintes méridiennes de membrane
DIMENSIONNEMENT DU SILO Ciment
Contexte
Notre client souhaite construire un silo pour le stockage de ses produits. Le bureau d’étude mécanique RABE 3D Engineering a été sollicité pour la conception et l’analyse de la structure contenant le produit ensilé.
Objectif
Dimensionnement et vérification des éléments constituant le Silo
Description
Dimensionnement du silo selon les EUROCODES :
> Évaluation des actions
Pression verticale, horizontale, frottements et les effets de switch
> Calcul de la coque
Trémie, robe et toiture
> Étude de la structure porteuse
> Calcul de la descente des charges
> Vérification des critères de résistance
> Note de calculs
> Réalisation des plans de fabrication
